Останов газовой турбины — ответственное и далеко не самое простое мероприятие. Эксплуатационный персонал станции должен строго соблюдать установленную процедуру и тщательно следить за множеством параметров. Неудивительно, что незначительные отклонения в работе некоторых узлов могут быть просто не видны.

Сегодня Система прогностики ПРАНА обеспечивает надёжную эксплуатацию более 80 единиц основного генерирующего оборудования, в том числе 6 газовых турбин ГТЭ-160. Во время останова одной из таких машин система выявила нарушение в работе системы гидроподъёма ротора турбины и предотвратила внеплановый простой оборудования.

Газовая турбина ГТЭ-160 была остановлена по внешним причинам — из-за снижения давления газа перед быстрозапорным клапаном. В течение контрольного времени выбег турбины был характерен для данного типа машин, поэтому с точки зрения штатной системы контроля признаков отклонений не было.

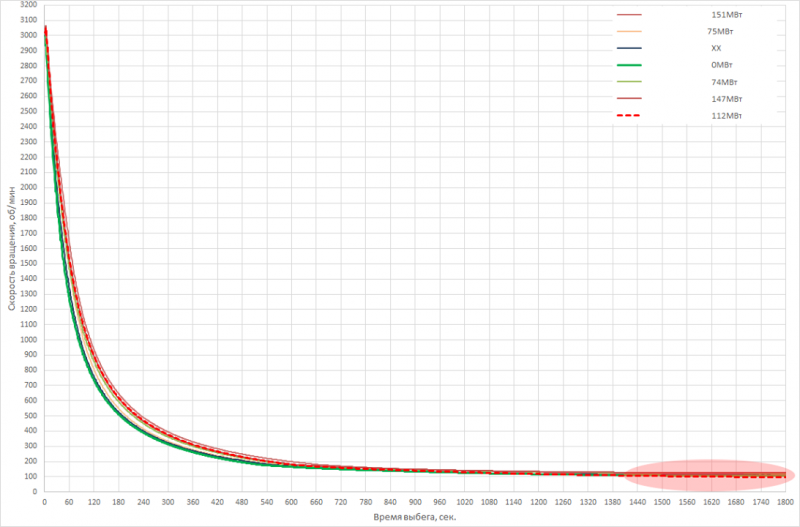

01

График выбега газовой турбины ГТЭ-160 с различных показателей активной мощности

По правилам эксплуатации, после останова турбины система валоповорота поддерживает вращение ротора в течение 24 часов. За это время ротор постепенно охлаждается, а вращение предотвращает неравномерное остывание и прогиб ротора.

На высоких оборотах между опорным подшипником и ротором естественным образом создаётся масляный клин. На малой скорости вращения в дело вступает система гидроподъёма ротора — насос прокачивает масло в подшипник с давлением более 130 кг/см2 и буквально «поднимает» ротор на масляной подушке.

Также произошло и в случае, который мы рассматриваем: система гидроподъёма ротора включилась при снижении частоты оборотов до 200 в минуту. И ПРАНА в оперативном режиме выявила внезапную деградацию: давление масла в системе опустилось ниже допустимого значения, а сила тока, который потреблял насос гидроподъёма, снизилась с обычных 63 до 40 Ампер.

По критериям штатной системы управления это не было аварийной ситуацией — гидроподъём работал, хоть и с отклонениями. Однако мы оперативно предупредили станцию о вероятности самопроизвольной остановки ротора. Кроме того, мы рекомендовали провести ревизию насоса гидроподъема и его предохранительного клапана, а также проверить распределение масла между опорами газовой турбины.

Ротор турбины продолжал вращение ещё в течение часа, но после снижения оборотов до 77 в минуту остановился, т. к. давления системы гидроподъёма уже не хватало для поддержки ротора:

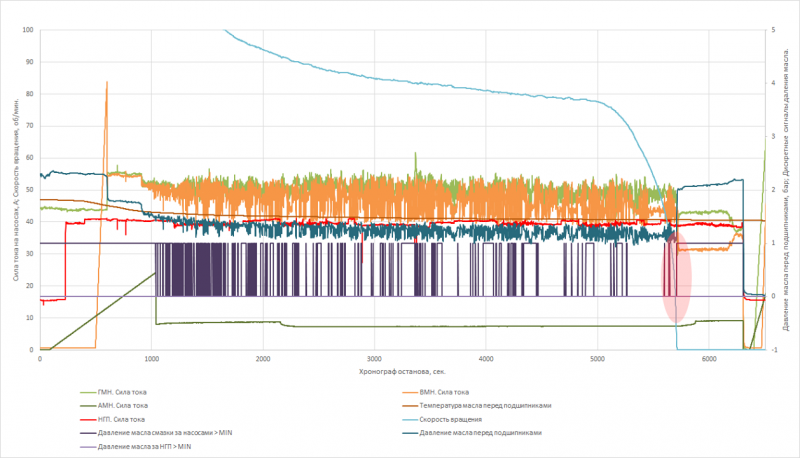

02

Хронология останова турбины

Благодаря раннему предупреждению, персонал станции не допустил неравномерного остывания ротора, вручную проворачивая его до восстановления работы системы гидроподъёма. Ручной проворот ротора — предусмотренная правилами эксплуатации операция. Без этого турбину нельзя было бы запустить в течение как минимум трёх дней.

Благодаря тому, что система ПРАНА анализирует работу оборудования во всех режимах его эксплуатации (в том числе, после останова), время простоя турбины из-за отклонений в работе гидроподъёма не увеличилось. После возобновления подачи газа, турбина была введена в строй. Наш клиент избежал дополнительных убытков от невыработки электроэнергии и штрафов за непоставку мощности.
